Руководство по использованию DCS SIMULATION

DCS SIMULATION представляет собой веб-приложение, позволяющее проводить TRAN и AC анализ микросхем компании АО "Дизайн Центр "Союз". Модели микросхем наиболее приближены к реальным.

Компоненты приложения
Основные компоненты
045A-003 — Счетверенный операционный усилитель общего применения

INM - Инвертирующий вход соответствующего ОУ
INP - Неинвертирующий соответствующего вход ОУ
RA - Вывод программирования тока покоя
RB - Вывод программирования тока покоя

0 – вывод подключен к VSS; X – вывод в обрыве.

045A-015 — Счетверенный быстродействующий компаратор

INM - Инвертирующий вход компаратора
INP - Неинвертирующий вход компаратора
VDDD - Вывод положительного напряжения питания выходных буферов в диапазоне от 1.6В до 5.25В

045A-031 — Программируемая аналоговая микросхема (ПАМС)

Скоро будет добавлена

Пассивные компоненты
    RES - резистор
    CAP - конденсатор
Источники сигналов
    VSOURCE - Источник постоянного напряжения. Параметр: "dc" - задает постоянное напряжение на выходе.
    VSIN - источник синусоидальных импульсов. Параметры: "offset", "delay", "ampl", "freq".
    VPULSE - источник прямоугольных импульсов. Параметры: "V0", "V1", "delay", "pulse width", "period".
    VPWL - источник напряжения, задаваемый по точкам (пример: 0 0 10u 1 20u 2 ...).
    VSS - общий вывод.

Для установки номинала и/или названия элемента необходимо: нажать два раза ЛКМ на элемент; в окне указать нужный номинал и другие параметры; нажать "Сохранить". При указании номинала доступны соответствующие буквы f, p, n, u, m, 1, k, Meg, G.

Все дробные значения необходимо указывать через запятую.

Визуальный редактор схем

step-1

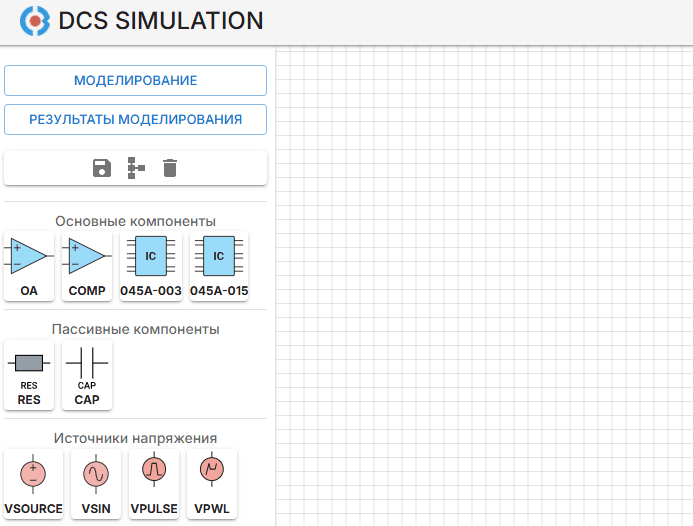

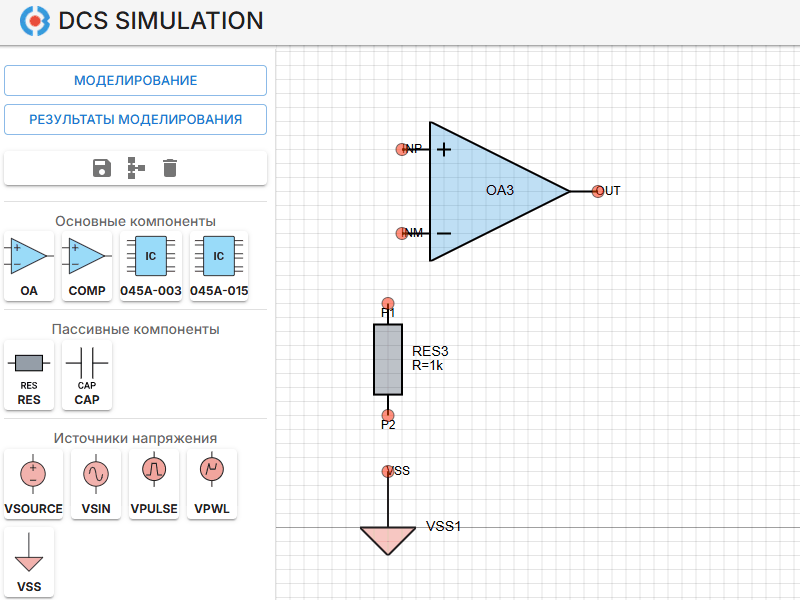

Для переноса элемента в поле редактирования зажмите ЛКМ на элементе и перетяните его в поле.

step-2

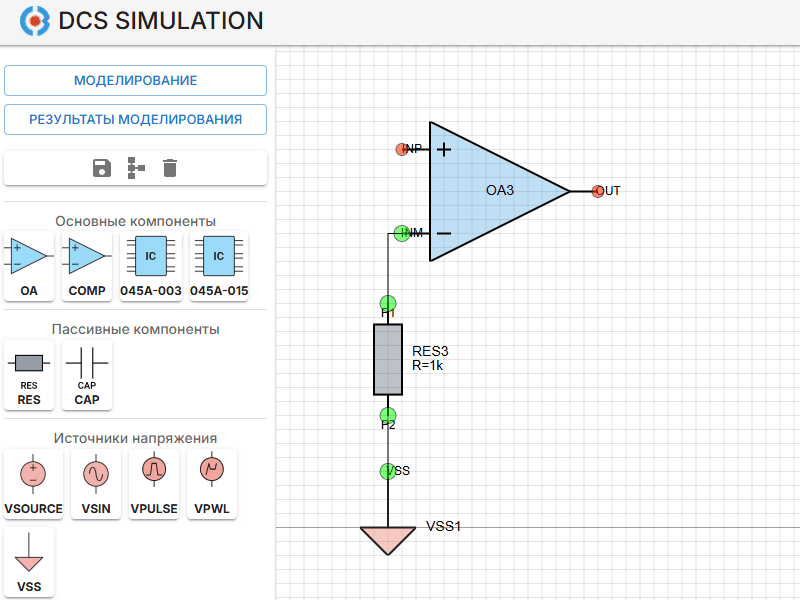

Для соединения элементов нажмите на точку одного элемента и удерживая ЛКМ соедините с точкой другого. При корректном соединении точка сменит цвет с красного на зеленый.

step-3

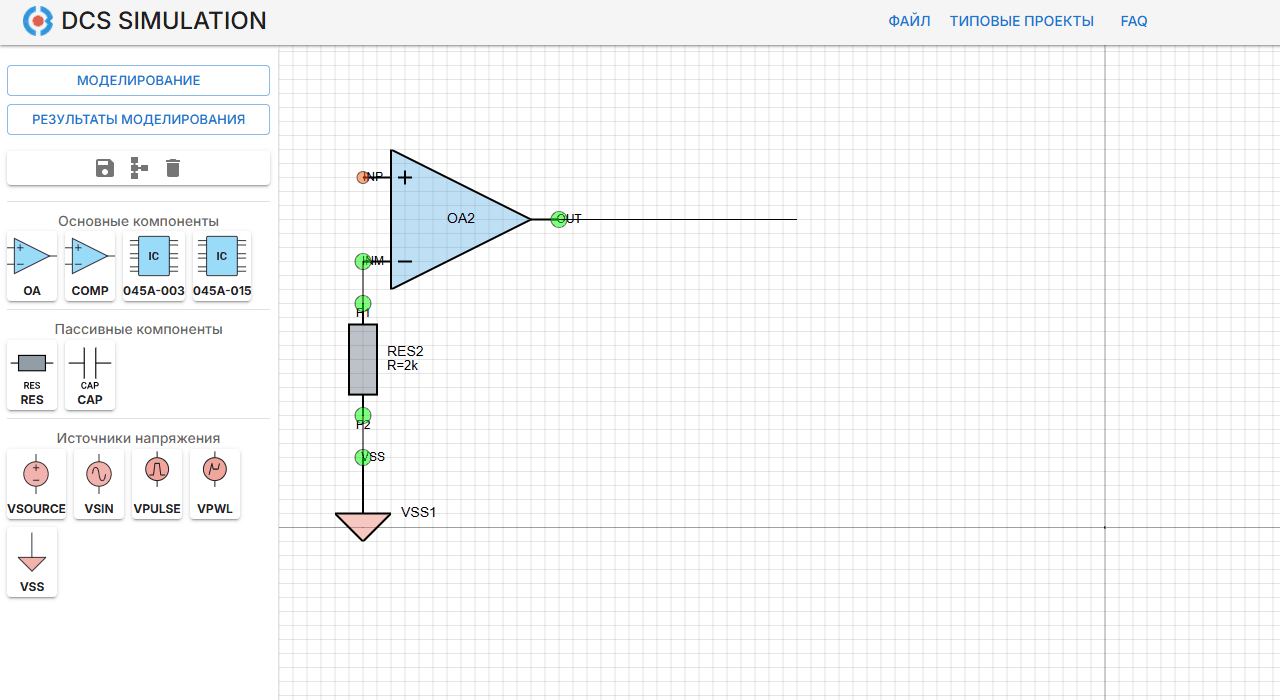

При создании линии можно изменить ее положение: при зажатой ЛКМ нажимать ПКМ для изменения положения.

step-4

Есть возможность стирать линии только при помощи мыши: зажмите ЛКМ у края линии и перемещайте курсор. Удаление при этом продолжается до первого изгиба.

step-5

Новые линии создаются только из контрольных точек (точки соединения элементов или изгибы линий).

step-6

Для редактирования названий или параметров элементов нажмите дважды на них и введите нужные значения.

step-7

Для установки меткиконтроля вывода или линий нажмите дважды на них и введите название.

Перед запуском моделирования схема сохраняется в буфер браузера. Вы можете принудительно сохранить схему, восстановить ее или очистить буфер.

- сохранение схемы в буфер.

- восстановление схемы из буфера.

- очистка буфера.

Вы можете сохранить схему в текстовом формате на вашем компьютере. Для этого на панели навигации нажмите "Файл" - "Сохранить схему". Также можно загрузить схему из текстового формата. Для этого нажмите "Файл" - "Загрузить схему".

Моделирование

После авторизации доступно два вида моделирования: TRAN и AC.

Параметры TRAN: tstop - полное время моделирования; VDD - напряжение питания по умолчанию.

Параметры AC: start - начальная частота; stop - конечная частота; steps - количество шагов между начальной и конечной частотой.

Запуск моделирования

1. Собрать электрическую схему

2. Установить параметры источников сигналов, номиналы резисторов/конденсаторов и обозначить контролируемые выводы.

auth

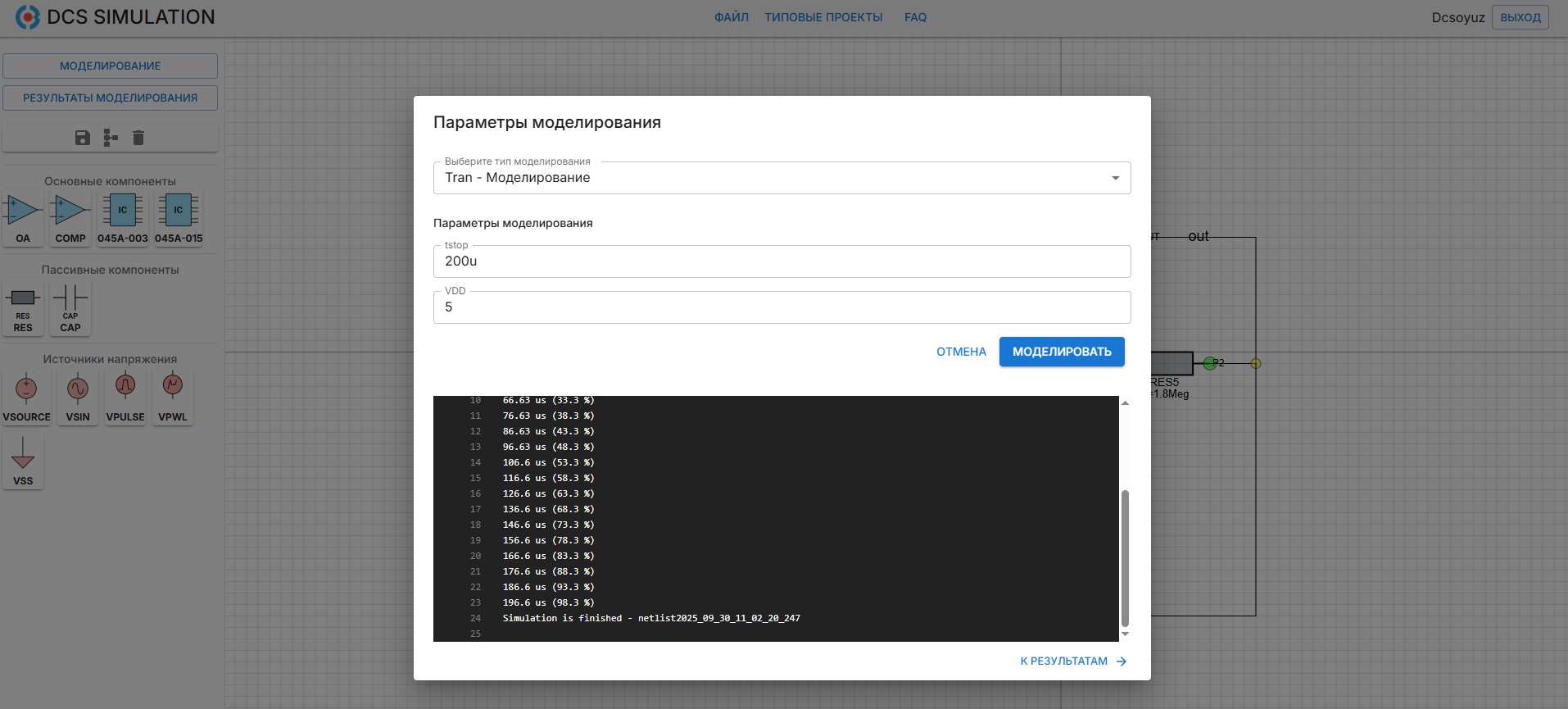

3. Нажать кнопку "Моделирование", выбрать тип моделирования и указать параметры моделирования. Нажать кнопку "Моделировать". После завершения моделирования перейдите к результатам с помощью соответствующей кнопки.

auth

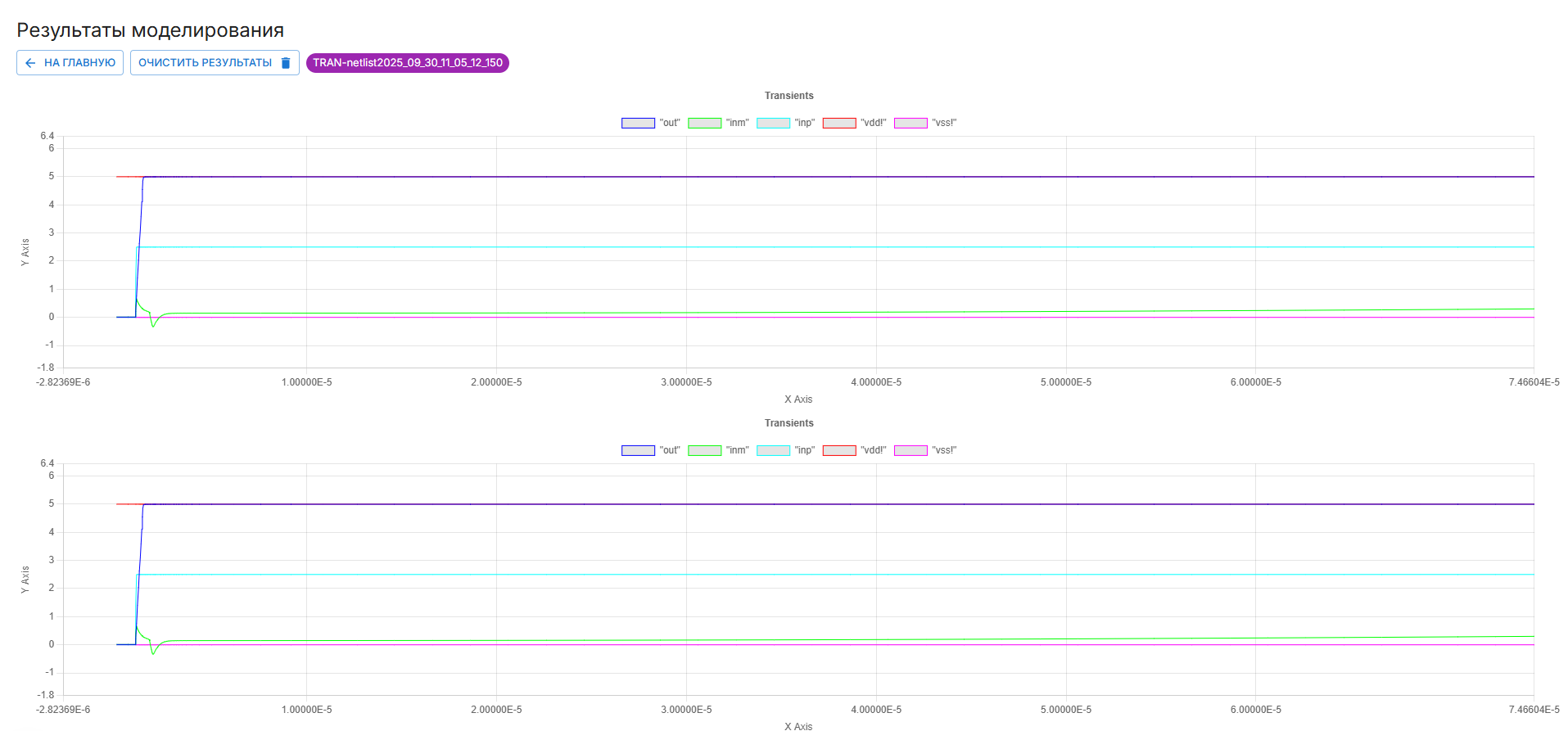

Сохраняются последние 5 результатов моделирования. Для изменения масштаба по оси X используйте колесико мыши. Для изменения масштаба по оси Y используйте комбинацияю клавиш Shift + колесико мыши.
